Como proveedor confiable de transmisores DP, entiendo la importancia de la instalación adecuada, especialmente cuando se trata de tuberías de diámetro pequeño. La instalación de un transmisor DP (presión diferencial) en una tubería de diámetro pequeño requiere una planificación y ejecución cuidadosa para garantizar un rendimiento preciso y confiable. En este blog, lo guiaré a través del proceso de paso, por - el proceso de instalar un transmisor DP en una tubería de diámetro pequeño.
Paso 1: Pre -Preparación de instalación
Antes de comenzar la instalación, es esencial recopilar todas las herramientas y materiales necesarios. Necesitará un transmisor DP (como nuestroTransmisor de presión inteligenteoTransmisor de presión diferencial inteligente 4 - 20 mA), soportes de montaje apropiados, tuberías, válvulas, accesorios y materiales de sellado.
Inspeccione la tubería para asegurarse de que esté limpia y libre de restos o contaminantes. Verifique cualquier signo de daño o corrosión que pueda afectar la instalación o el rendimiento del transmisor. Mida el diámetro de la tubería con precisión para seleccionar el tamaño correcto de los accesorios y los componentes de montaje.
Paso 2: seleccione la ubicación de montaje
Elegir la ubicación de montaje correcta es crucial para la medición precisa de la presión diferencial. La ubicación debe ser fácilmente accesible para el mantenimiento y la calibración. Evite áreas con alta vibración, temperaturas extremas o interferencia electromagnética.
Para tuberías de diámetro pequeño, a menudo se recomienda montar el transmisor DP cerca de los puntos de conexión del proceso. Esto ayuda a minimizar la longitud de las líneas de impulso, lo que puede reducir el riesgo de bloqueos y errores en la medición de la presión.
Si es posible, seleccione una ubicación donde la tubería sea horizontal o tenga una ligera pendiente. Esto garantiza un drenaje adecuado de cualquier condensado o escombro que pueda acumularse en las líneas de impulso.
Paso 3: Instale los soportes de montaje
Una vez que haya seleccionado la ubicación de montaje, instale los soportes de montaje de forma segura en la tubería o una estructura cercana. Use los sujetadores apropiados y asegúrese de que los soportes estén nivelados y se alineen correctamente.
Los soportes de montaje deben poder soportar el peso del transmisor DP y cualquier componente adicional, como válvulas y accesorios. Asegúrese de que los soportes no interfieran con el funcionamiento de la tubería o cualquier otro equipo.
Paso 4: Conecte las líneas de impulso
Las líneas de impulso se utilizan para transmitir la presión desde la tubería al transmisor DP. Para tuberías de diámetro pequeño, es importante usar el tamaño correcto de las líneas de impulso para garantizar una transferencia de presión precisa.
Corte las líneas de impulso a la longitud apropiada e instale los accesorios necesarios, como codos, camisetas y acoplamientos. Use materiales de sellado, como cinta de teflón o sellador de rosca, para evitar fugas.
Conecte un extremo de las líneas de impulso a los grifos de presión en la tubería. Los grifos de presión deben ubicarse en los puntos apropiados para medir la presión diferencial con precisión. En tuberías de diámetro pequeño, los grifos de presión se encuentran típicamente en lados opuestos de la tubería o en diferentes puntos a lo largo de la ruta de flujo.
Conecte el otro extremo de las líneas de impulso a los puertos de entrada del transmisor DP. Asegúrese de que las conexiones estén apretadas y seguras.
Paso 5: Instale válvulas y dispositivos de aislamiento
Para facilitar el mantenimiento y la calibración, se recomienda instalar válvulas y dispositivos de aislamiento en las líneas de impulso. Estos dispositivos le permiten aislar el transmisor DP de la tubería sin cerrar todo el proceso.
Instale las válvulas de apagado de cierre cerca de los toques de presión en la tubería y en los puertos de entrada del transmisor DP. También puede considerar instalar válvulas de igualación para equilibrar la presión en las líneas de impulso durante el arranque o el mantenimiento.
Paso 6: monte el transmisor DP
Monte cuidadosamente el transmisor DP en los soportes de montaje. Asegúrese de que el transmisor esté nivelado y alineado correctamente. Use los sujetadores apropiados para asegurar el transmisor en su lugar.
Conecte el cableado eléctrico al transmisor DP de acuerdo con las instrucciones del fabricante. Asegúrese de que el cableado esté adecuadamente aislado y protegido de cualquier daño.
Paso 7: Prueba de presión y calibración
Antes de poner en funcionamiento el transmisor DP, es esencial realizar una prueba de presión para verificar las fugas en las líneas y conexiones de impulso. Cierre todas las válvulas y aplique una presión de prueba a las líneas de impulso utilizando una fuente de presión.
Verifique si hay signos de fuga, como gotas de líquido o cambios en la presión. Si se detectan fugas, apriete las conexiones o reemplace los materiales de sellado según sea necesario.
Después de la prueba de presión, calibre el transmisor DP de acuerdo con las instrucciones del fabricante. La calibración asegura que el transmisor proporcione mediciones de presión precisas y confiables. Use un medidor de presión calibrado o un dispositivo de calibración para realizar la calibración.
Paso 8: puesta en marcha y comienzo - UP
Una vez que se completan la instalación, las pruebas y la calibración, es hora de encargar el transmisor DP. Abra las válvulas de apagado lentamente para permitir que la presión se acumule en las líneas de impulso. Monitoree la salida del transmisor para garantizar que esté proporcionando mediciones precisas y estables.
Durante el inicio - UP, verifique las lecturas o fluctuaciones anormales en la presión diferencial. Si se detectan problemas, solucione el problema y haga los ajustes necesarios.
Paso 9: Mantenimiento y monitoreo
El mantenimiento regular es esencial para garantizar el rendimiento a largo plazo del transmisor DP. Verifique las líneas de impulso para cualquier bloqueo o filtración de forma regular. Limpie los grifos de presión y las líneas de impulso según sea necesario para evitar la acumulación de escombros.
Monitoree la salida del transmisor continuamente para detectar cualquier cambio en la presión o el rendimiento. Configure las alarmas o notificaciones para alertarlo si las mediciones caen fuera del rango normal.
Calibre el transmisor DP periódicamente para mantener su precisión. Siga las recomendaciones del fabricante para intervalos y procedimientos de calibración.
Conclusión
La instalación de un transmisor DP en una tubería de diámetro pequeño requiere una planificación cuidadosa, una selección adecuada de componentes y técnicas de instalación precisas. Siguiendo los pasos descritos en este blog, puede garantizar una instalación exitosa y un rendimiento confiable del transmisor DP.

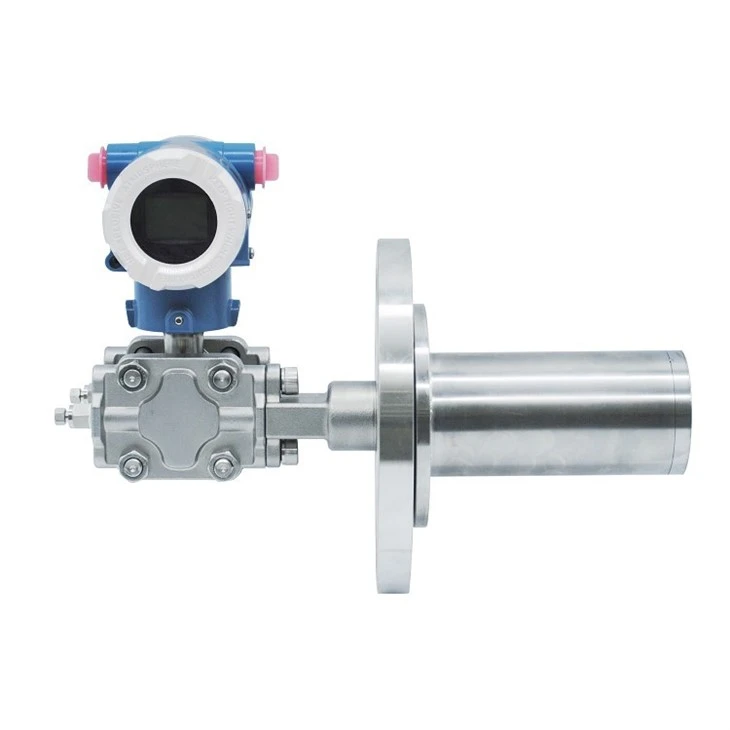

Si está buscando un transmisor DP de alta calidad o necesita más ayuda con la instalación, la calibración o el mantenimiento, estamos aquí para ayudarlo. NuestroTransmisor de presión inteligente,Transmisor de presión diferencial inteligente 4 - 20 mA, yTransmisor de nivel de presión DPestán diseñados para cumplir con las aplicaciones más exigentes. Contáctenos hoy para discutir sus requisitos y comenzar una negociación de adquisiciones.
Referencias
- "Manual de medición de presión diferencial": diversos estándares de la industria y mejores prácticas para la medición de la presión diferencial.
- Manuales de instalación y operación del fabricante para transmisores DP.
