Los caudalímetros de turbina de gas se utilizan principalmente para medir el caudal de fluidos medios como aire, nitrógeno, oxígeno, hidrógeno, biogás, gas natural, vapor, etc. en tuberías industriales. Al medir el caudal volumétrico en condiciones de trabajo, casi no se ven afectados por parámetros como la densidad del fluido, la presión, la temperatura, la viscosidad, etc. No tienen partes mecánicas móviles, por lo que son muy fiables y requieren poco mantenimiento. Los parámetros del instrumento pueden permanecer estables durante mucho tiempo.

Características principales

(1) Alta precisión, buena repetibilidad, pequeña pérdida de presión y buen desempeño sísmico;

(2) Utilice cojinetes de alta calidad, con pequeña resistencia a la fricción, buen rendimiento de sellado;

(3) Integrando un microprocesador, un sensor de flujo, un sensor de temperatura de alta precisión y un sensor de presión, midiendo directamente el caudal, la temperatura y la presión del gas medido, y realizando automáticamente la compensación de seguimiento de flujo y la operación de corrección del factor de compresión;

(4) El instrumento tiene salida de señal de pulso y señal analógica, y puede realizar directamente la recopilación centralizada y la gestión en tiempo real de datos de la computadora a través de la interfaz de comunicación RS485 o el sistema GPRS.

(5)Bajo consumo de energía, fuente de alimentación de batería interna o fuente de alimentación externa;

(6) Tiene una función de almacenamiento de datos en tiempo real, que puede evitar la pérdida de datos durante el reemplazo de la batería o un corte de energía repentino. En caso de falla de energía, los datos internos se pueden almacenar de forma permanente.

(7)Se puede utilizar con el sistema de prepago con tarjeta IC para facilitar la liquidación comercial.

Rendimiento técnico

Exactitud Clase

Clase 1.0: qmax-0.2max ±1.0% 0.2max-min ±2.0%

Clase 1.5: qmax-0.2max ±1.5% 0.2max-min ±3.0%

Los productos que no estén marcados de forma especial se entregarán de acuerdo con la precisión de la clase 1.5. Para otras precisiones, se requerirán instrucciones especiales para la personalización al realizar el pedido.

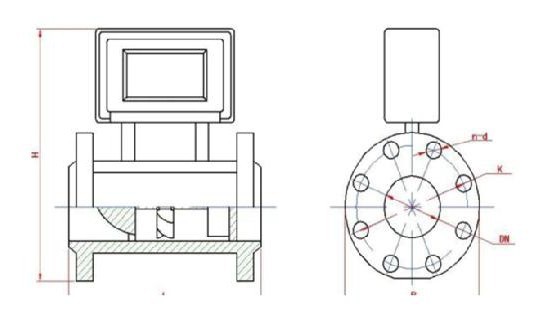

Modelo, especificación y parámetros básicos de medidor de flujo

product-661-784

Condiciones de uso
1. Condición estándar: P=101.325kPa T=293.15k
2.Condiciones de uso:
A. temperatura ambiente:-25 ~+80 grado
B. Temperatura media:-20 ~+60 grado
C.humedad relativa: 5-95%
D. Presión atmosférica: 86 kpa-106 kpa

Indicadores de rendimiento eléctrico

Fuente de alimentación en funcionamiento
A. Fuente de alimentación interna del instrumento: 1 3. Batería de litio de 6 V CC, que puede funcionar normalmente cuando el voltaje de la batería es de 3,1 ~ 3,6 V;
B Fuente de alimentación GPRS interna: una batería de litio de 6,6 V CC, que puede funcionar normalmente cuando el voltaje de la batería es de 5.0 ~ 6,6 v;
C.Fuente de alimentación externa:+24 VCC 15 %, ondulación menor o igual al 5 %, adecuada para salida de 4 ~ 20 mA, pulso
salida, RS-485, etc.
D.Fuente de alimentación externa (energía solar) Fuente de alimentación GPRS:+5vdc--+7vdc.

Modo de salida de pulso
1) Señal de pulso del medidor base: (utilizada para la calibración del instrumento):
Emitir directamente la señal de pulso original del medidor base detectada por el sensor de flujo a través de un amplificador, donde el nivel alto es mayor o igual a Mayor o igual a 20 V y el nivel bajo
Menor o igual a 1V.
2)Señal de pulso de condición de trabajo modificada (o flujo de volumen estándar):
Establecido por software, el valor predeterminado es la salida de pulso de flujo volumétrico de la condición de trabajo modificada, con valores de amplitud de: nivel alto Mayor o igual a 20 V y nivel bajo Menor o igual a 1 V.
3)Señal de pulso equivalente (para entrada de controlador de tarjeta IC):
La amplitud de salida de A.TTL es 0 ~ 3v, ancho de pulso de salida mayor o igual a 50 ms. Salida B.OC.

Salida actual:
Función de salida de corriente analógica estándar de 4 ~ 20 mA
Es directamente proporcional al caudal volumétrico estándar, 4 mA corresponde a 0 Nm3/h, 20 mA corresponde al caudal volumétrico estándar máximo (este valor se puede configurar).
La forma de salida es: sistema de dos cables

Comunicación RS485
A través de la interfaz estándar RS485 interna, se puede conectar con computadoras host como computadoras personales y PLC para comunicación serial. Puede mostrar presión media, temperatura, caudal instantáneo, caudal estándar acumulado, voltaje de batería, etc.

Estado de trabajo

product-537-300

1. Total: caudal acumulado, el valor de la pantalla puede retener 4 decimales, el valor máximo es 9999999999; cuando la condición de visualización de la pantalla se acumula, se mostrarán m3. Cuando la pantalla muestre la condición acumulada, no se mostrarán m3.

2. Caudal operativo: El valor mostrado se mantiene al menos con 3 decimales y el valor máximo es 9999 m3/h;

3. Caudal estándar: El valor mostrado es un mínimo de 3 decimales y el valor máximo es 99999Nm3/h;

4. Presión: El valor mostrado es un mínimo de 3 decimales. El valor máximo es 9999. La unidad tiene Kpa para seleccionar. El rango de presión es 0-20000Kpa (presión manométrica). Cuando se excede este rango, la presión parpadeará.

5. Temperatura: el rango de valores mostrados es de -50 grado - 300 grado. Fuera de este rango, la temperatura (Temp) parpadeará;

6." Ejecuta la pantalla del modo de energía, proporciona un aviso de energía de la batería y muestra el nivel de la batería.
