El caudalímetro de turbina de la serie LWGY es un tipo de caudalímetro de velocidad. El sensor del medidor de flujo de turbina tiene las ventajas de una estructura simple, peso ligero, alta precisión, buena reproducibilidad y respuesta rápida. Es ampliamente utilizado en petróleo, industria química, metalurgia, suministro de agua, fabricación de papel y otras industrias. Es la mejor opción para medición de flujo y ahorro de energía.
Especificaciones:
|
Medio |
Líquido no corrosivo (agua, etanol, diésel, etc.) |
|
Diámetro nominal |
DN4-DN200 |
|
Presión nominal |
1.6MPa~6.3MPa Máx. Personalizar a 42MPa |
|
Nivel de precisión |
±1.0 por ciento R 0.5 por ciento Seleccionable |
|
Repetibilidad |
±0.1 por ciento |
|
RechazarRelación |
1:10,1:15,1:20 |
|
Material |
Soporte de cuerpo/rotor: SS304 (SS316L opcional) |
|
Impulsor: Acero de doble fase |
|
|
Cojinete y eje: Carburo de tungsteno |
|
|
Condiciones de trabajo |
Temperatura media:-20 grados ~ más 120 grados (Personalización máxima a 150 grados) |
|
Temperatura ambiente:-20 grados ~ más 55 grados |
|
|
Humedad nominal: 5 por ciento ~ 90 por ciento |
|
|
Presión ambiental:86KPa~106KPa |
|
|
Fuerza |
24 VCC |
|
Batería de litio de 3V 10AH. |
|
|
Consumo |
Alimentación de 24 VCC:<1W |
|
Battery:≤1W,lifetime>3 años |
|
|
Salida de señal |
Pulso,4-20mA, señal de interruptor. |
|
Comunicación digital |
RS485, MODBUS, HART, PROFIBUS-DP |
|
Unión de cables de señal |
Junta Hausman/tornillo interior M20*1,5 o personalizado |
|
Grado a prueba de explosiones |
ExdIIBT6/ExiaIICT4 |
|
Grado de protección |
IP65 o superior |
Rango de flujo
|
Diámetro (mm) |
Gama estándar (m3/h) |
Rango extendido (m3/h) |
|
4 |
0.04-0.25 |
0.04-0.4 |
|
5 |
0.1-0.6 |
0.06-0.6 |
|
10 |
0.2-1.2 |
0.15-1.5 |
|
15 |
0.6-6 |
0.4-8 |
|
20 |
0.8-8 |
0.45-9 |
|
25 |
1-10 |
0.5-10 |
|
32 |
1.5-15 |
0.8-15 |
|
40 |
2-20 |
1-20 |
|
50 |
4-40 |
2-40 |
|
65 |
7-70 |
4-70 |
|
80 |
10-100 |
5-100 |
|
100 |
20-200 |
10-200 |
|
125 |
25-250 |
13-250 |
|
150 |
30-300 |
15-300 |
|
200 |
80-800 |
40-800 |
Dimensiones:
1.0 Conexión de hilo:
Unidad: mm
|
sobredosis |
L |
H |
Hilo |
|||
|
Tipo de pulso |
Ex pulso |
EX 4-20mA |
pantalla LCD |
|||
|
4 |
225 |
140 |
145 |
145 |
210 |
G1/2 |
|
6 |
225 |
140 |
145 |
145 |
210 |
G1/2 |
|
10 |
345 |
145 |
150 |
145 |
210 |
G1/2 |
|
15 |
75 |
745 |
150 |
150 |
215 |
G1 |
|
20 |
80 |
150 |
155 |
155 |
220 |
G1 |
|
25 |
100 |
155 |
160 |
160 |
225 |
G1-1/4 |
|
32 |
140 |
175 |
180 |
180 |
245 |
G2 |
|
40 |
140 |
180 |
185 |
180 |
250 |
G2 |
|
50 |
150 |
185 |
190 |
190 |
255 |
G2-1/2 |

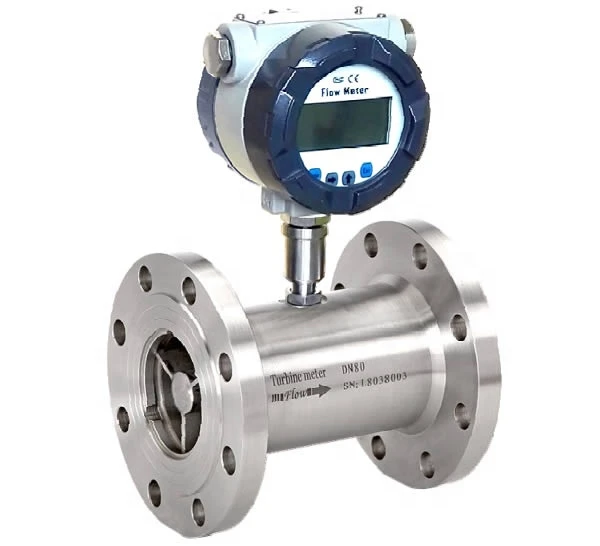

2.0 Conexión de brida
Unidad: mm
|
sobredosis |
L |
D |
K |
H |
d |
n |
Presión |
|||
|
Tipo de pulso |
Ex pulso |
EX 4-20mA |
pantalla LCD |
|||||||
|
15 |
75 |
95 |
65 |
175 |
180 |
180 |
245 |
14 |
4 |
2,5 MPa |
|
20 |
80 |
105 |
75 |
185 |
190 |
190 |
255 |
14 |
4 |
|
|
25 |
100 |
115 |
85 |
200 |
195 |
195 |
260 |
14 |
4 |
|
|
32 |
140 |
140 |
100 |
210 |
215 |
215 |
275 |
18 |
4 |
|
|
40 |
140 |
150 |
110 |
195 |
220 |
220 |
285 |
18 |
4 |
|
|
50 |
150 |
165 |
125 |
230 |
235 |
235 |
295 |
18 |
4 |
|
|
65 |
170 |
185 |
145 |
255 |
260 |
260 |
325 |
18 |
4 |
1,6 MPa |
|
80 |
200 |
200 |
160 |
260 |
265 |
265 |
330 |
18 |
8 |
|
|
100 |
220 |
220 |
180 |
285 |
285 |
285 |
350 |
18 |
8 |
|
|
125 |
250 |
250 |
210 |
310 |
315 |
315 |
380 |
18 |
8 |
|
|
150 |
300 |
285 |
240 |
345 |
345 |
345 |
410 |
22 |
8 |
|
|
200 |
360 |
340 |
295 |
395 |
400 |
400 |
465 |
22 |
12 |
|

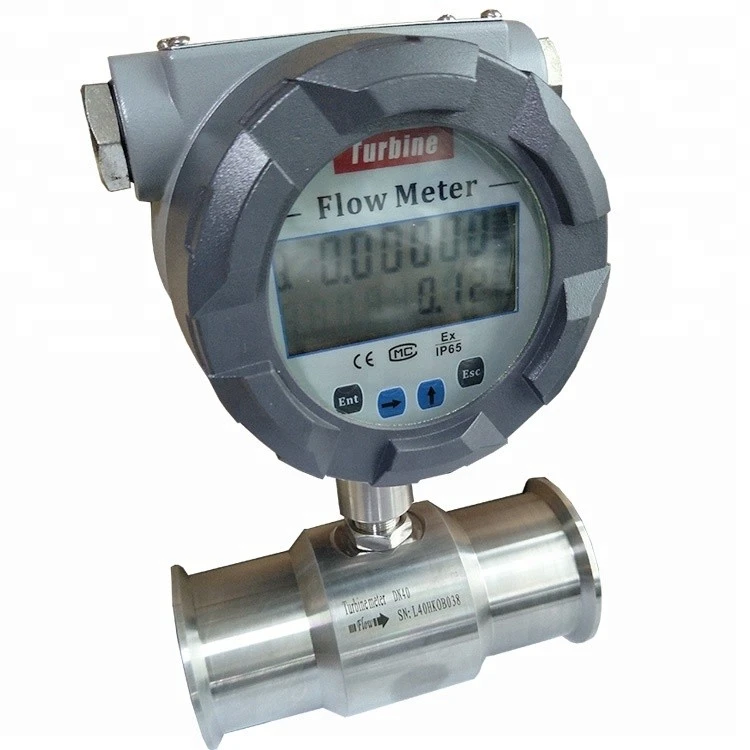

3.0 Conexión de triple abrazadera:
Unidad: mm
|
sobredosis |
L |
D |
A |
B |
b |
H |
|||
|
Tipo de pulso |
Ex pulso |
EX 4-20mA |
pantalla LCD |
||||||
|
4 |
50 |
50.5 |
46 |
40.5 |
4 |
145 |
150 |
150 |
210 |
|
6 |
6 |
145 |
150 |
150 |
210 |
||||
|
10 |
10 |
145 |
150 |
150 |
210 |
||||
|
15 |
100 |
15 |
155 |
160 |
160 |
225 |
|||
|
20 |
20 |
160 |
160 |
160 |
225 |
||||
|
25 |
25 |
160 |
165 |
165 |
230 |
||||
|
32 |
120 |
32 |
165 |
165 |
165 |
230 |
|||
|
40 |
140 |
64 |
59 |
110 |
40 |
175 |
180 |
180 |
245 |
|
50 |
150 |
78 |
73.5 |
125 |
50 |
185 |
190 |
190 |
255 |
|
65 |
170 |
91 |
86 |
145 |
65 |
205 |
205 |
205 |
270 |
|
80 |
200 |
106 |
100.5 |
160 |
80 |
215 |
220 |
220 |
285 |
|
100 |
220 |
119 |
113 |
180 |
100 |
235 |
240 |
240 |
305 |
Selección de pedido:
|
Modelo |
Código |
Descripción |
||||||||
|
LWGY |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
Medidor de flujo de turbina líquida |
|
|
Diámetro |
XXXX |
|
|
|
|
|
|
|
Estándar para diámetro 0006:DN6;0015: DN15 0100:DN100 |
|
|
temperatura |
N |
|
|
|
|
|
|
Tipo normal, menos de 80C |
||
|
C |
|
|
|
|
|
|
Tipo de alta temperatura |
|||
|
Convertidor |
N |
|
|
|
|
|
Salida de pulsos sin pantalla LCD |
|||
|
A |
|
|
|
|
|
4-20Salida mA sin pantalla LCD |
||||
|
B |
|
|
|
|
|
Pantalla LCD sin salida |
||||
|
C |
|
|
|
|
|
Pantalla LCD con salida 4-20mA |
||||
|
R |
|
|
|
|
|
Pantalla LCD con RS485 |
||||
|
H |
|
|
|
|
|
Pantalla LCD con Hart |
||||
|
Salida de señal |
0 |
|
|
|
|
Ninguna salida |
||||
|
1 |
|
|
|
|
Legumbres |
|||||
|
2 |
|
|
|
|
4-20mA |
|||||
|
Material de brida |
2 |
|
|
|
SS202 |
|||||
|
4 |
|
|
|
SS304 |
||||||
|
6 |
|
|
|
SS316 |
||||||
|
Fuente de alimentación |
0 |
|
|
24 VCC |
||||||
|
1 |
|
|
Batería (sin salida) |
|||||||
|
comunicación |
0 |
|
Sin comunicacion |
|||||||
|
1 |
|
Modbus RS485 |
||||||||
|
2 |
|
Ciervo |
||||||||
|
conexión |
F |
Conexión de brida |
||||||||
|
T |
Conexión de hilo |
|||||||||
|
C |
Conexión de triple abrazadera |
|||||||||
|
Cuerpo material |
S4 |
Acero inoxidable 304 |
||||||||
|
S6 |
Acero inoxidable 316 |
|||||||||
