Siguiendo la ley de inducción magnética de Faraday, se induce un voltaje en un conductor que se mueve a través de un campo magnético.
En el principio de medición electromagnético, el siguiente medio es el conductor en movimiento. La tensión inducida es proporcional a la velocidad del flujo y se transmite al amplificador mediante dos electrodos de medición.
El volumen de flujo se calcula mediante el área de la sección transversal de la tubería.
SOLICITUD
-Industria de aguas residuales:redes de transporte plantas depuradoras de aguas residuales, lodos
-Industria química:Ácidos, álcalis, aplicaciones de dosificación, medios abrasivos o corrosivos.
-MIndustria metalúrgica y minera:Medios con un alto contenido de sólidos, como minerales o lodo de excavadora.
-Industria del agua:Medición de ingresos, medición distrital, extracción de agua, detección de fugas.
-Industria de pulpa y papel:pulpa, pastas, lodos y otros medios cáusticos, licores, aditivos, blanqueadores, colorantes
-Industria de alimentos y bebidas: mezcla, dosificación y llenado de bebidas en condiciones higiénicas aplicaciones de sistemas de llenado
Especificación del medidor de flujo magnético sanitario
|
Tamaño |
DN3~DN200mm |
|
Exactitud |
±0.5% of reading,velocity >0.3 m/s |
|
Conductividad |
Normal liquid >5 μS/cm,DI water >20 µS/cm |
|
Velocidad |
0.1 ~ 15 m/s |
|
Tipo de estructura |
Integrado, Separado |
|
Material del revestimiento |
PFA DN3-DN800 (estándar) -20 grados ~ más 120 grados (-68℉~ 248℉) |
|
Material del electrodo |
SS 316L (estándar), Hastelloy C, Hastelloy B |
|
Cuerpo material |
Acero inoxidable 304 (estándar), acero inoxidable 316L |
|
La calificación de presión |
0.6 MPa, 1,6 MPa |
|
Salida de frecuencia |
1~5000Hz |
|
Salida de señal |
4~20mA,pulso |
|
Comunicación |
RS485/Modbus, Hart sobre 4~20 mA, Hart, Profitbus |
|
Fuente de alimentación |
CA85~250V, CC20V~36V |
|
Temperatura ambiente |
-25 ~ más 60 grados /-77 ~ 140 ℉ Sensor -10~ más 60 grados /-50~140 ℉ Convertidor |
|
Temperatura del líquido |
Integrado: 70 grados/158 ℉ máx. Separado: 120 grados/248 ℉ máx. |
|
Grado de protección |
IP65 integrado, IP68 separado |
|
Conexión |
Hilo, Tri-abrazadera |
|
corriente emocionante |
125 mA, 187 mA, 250 mA, 500 mA |
|
Frecuencia emocionante |
25 Hz, 3,125 Hz, 2,5 Hz, 2 Hz |
|
Tubo recto |
Ruta de entrada mayor o igual a 10D, ruta de salida mayor o igual a 5D |
|
Certificados |
CE 6022120716, ISO9001:2008, CQC1500155689521 |

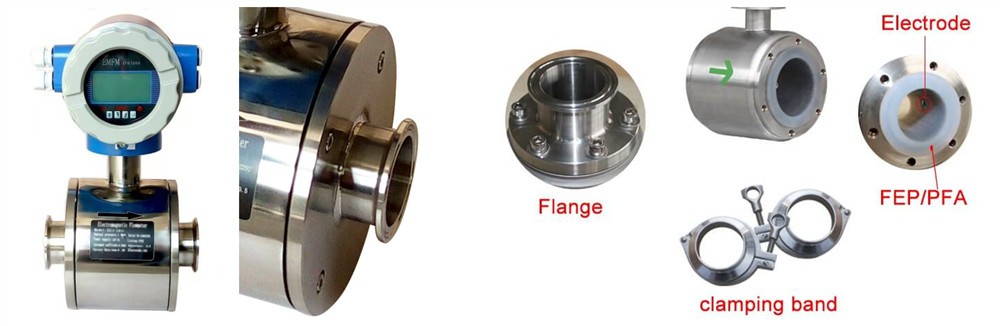

Construcción:
Tabla de selección de medidor de flujo magnético sanitario
|
Modelo |
Código de relleno |
Descripción |
|||||||||
|
HYEMF- |
1 |
2 |
3 |
4 |
5 |
-6 |
7 |
8 |
9 |
11 |
Caudalímetro magnético sanitario |
|
Diámetro |
xxxx |
|
|
|
|
|
|
|
|
|
Soporte para diámetro |
|
Estructura |
S |
|
|
|
|
|
|
|
|
Tipo compacto con pantalla local |
|
|
L |
|
|
|
|
|
|
|
|
Tipo de control remoto: cable de 10 metros por defecto |
||
|
Material del electrodo |
M |
|
|
|
|
|
|
|
SS316L |
||
|
T |
|
|
|
|
|
|
|
Titanio |
|||
|
D |
|
|
|
|
|
|
|
tantalio |
|||
|
H |
|
|
|
|
|
|
|
Aleación Hastelloy C |
|||
|
P |
|
|
|
|
|
|
|
Platino-Iridio |
|||
|
Salida de señal |
0 |
|
|
|
|
|
|
Ninguna salida |
|||
|
1 |
|
|
|
|
|
|
4-20mA/pulso |
||||
|
Material del revestimiento |
F |
|
|
|
|
|
PTFE |
||||
|
A |
|
|
|
|
|
PFA |
|||||
|
Fuente de alimentación |
0 |
|
|
|
|
110-240V CA |
|||||
|
-1 |
|
|
|
|
24 VCC |
||||||
|
-2 |
|
|
|
|
Fuente de alimentación de batería |
||||||
|
Comunicación |
0 |
|
|
|
Sin comunicacion |
||||||
|
1 |
|
|
|
Modbus RS485 |
|||||||
|
2 |
|
|
|
CIERVO |
|||||||
|
Conexión a tierra del sensor |
0 |
|
|
Sin conexión a tierra |
|||||||
|
1 |
|
|
Anillo de puesta a tierra |
||||||||
|
Conexión |
TC |
|
Tri-abrazadera f |
||||||||
|
Cuerpo material |
S4 |
Acero inoxidable 304 |
|||||||||
|
S6 |
Acero inoxidable 316 |
||||||||||
