Introducción del producto
El caudalímetro de raíces de gas es un tipo de instrumento de medición y monitoreo de gas con alta precisión, alta confiabilidad y amplio rango.
El caudalímetro de raíces de gas inteligente es un nuevo tipo de caudalímetro que integra sensores de flujo, temperatura y presión e instrumentos inteligentes sobre la base del caudalímetro de raíces.
El caudalímetro inteligente de raíces de gas es un instrumento ideal para medir gases no corrosivos como gas natural, gas ciudad, propano, nitrógeno, gas inerte industrial, etc.
Características principales del producto:
★Amplia gama:
Según diferentes especificaciones, el rango más alto puede alcanzar 1: 216
★Flujo inicial bajo:
Según diferentes especificaciones, el caudal inicial mínimo puede alcanzar 0.04m3/h.
★Alta precisión y repetibilidad:
La precisión a largo plazo no se ve afectada por el medio y el funcionamiento a largo plazo es estable.
★Baja pérdida de presión:
Según diferentes especificaciones, la pérdida de presión es 0.08kPa-0.58kPa.
★ Alta integración y bajo consumo de energía.
Adoptando tecnología de microcomputadora avanzada y chip integrado de alto rendimiento. Toda la máquina tiene funciones potentes y un rendimiento superior.
★Estructura compacta:
El sensor de presión, el sensor de temperatura y el sensor de flujo están integrados, lo que hace que la estructura sea más compacta.
★Sensor de temperatura de presión digital
El sensor de temperatura digital y el sensor de presión digital se configuran, calibran y verifican por separado y son fáciles de reemplazar, mantener y usar.
★Corrección de segmento
Según la señal de frecuencia de flujo, el coeficiente del instrumento se puede corregir linealmente automáticamente en seis segmentos para mejorar la precisión de amplio rango del instrumento.
★Función completa de almacenamiento de datos
El chip de almacenamiento de datos E2PROM se utiliza para almacenar parámetros del usuario, parámetros del fabricante y función de almacenamiento de datos oportuna para evitar la pérdida de datos en caso de un corte de energía repentino. En caso de corte de energía, los parámetros internos se pueden almacenar permanentemente.
★La salida básica está completa.
El caudalímetro inteligente tiene una salida de pulso de medidor base, una salida de señal de pulso de presión y temperatura estándar y una salida de pulso de calibración. La interfaz RS485 también puede emitir señales analógicas estándar de 4 ~ 20 mA según los requisitos del usuario.
★Gestión de trazabilidad de datos
La base de datos en tiempo real se puede consultar y analizar a través de la interfaz de comunicación RS-485.
★Sistema de gestión en tiempo real GPRS
En esta serie, el medidor tipo B tiene función de transmisión GPRS. Puede realizar la función de transmisión en línea, con tiempo prolongado y punto fijo. Es extremadamente fácil configurar el sistema de red inalámbrica GPRS.
La estructura y principio de funcionamiento.

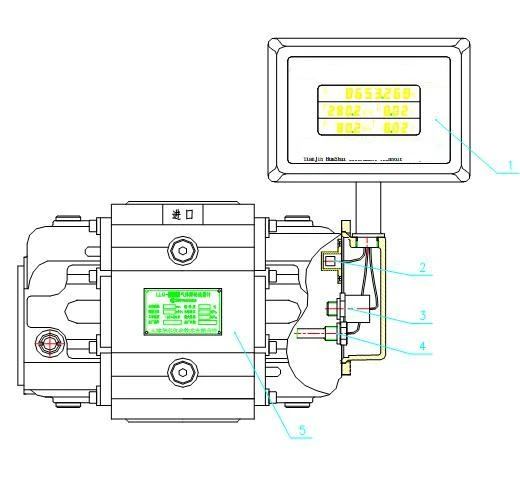

El caudalímetro de raíces inteligente se compone de 5 partes (ver figura 1)
Figura 1 Diagrama de composición del caudalímetro Intelligent Roots
1)medidor de flujo de raíces de gas 2) sensor de flujo 3) sensor de presión 4) sensor de temperatura 5)totalizador de flujo inteligente
Principio de funcionamiento del caudalímetro inteligente de Gas Roots (ver figura 2)
El caudalímetro inteligente de raíces de gas se compone principalmente de una carcasa, un rotor conjugado y un totalizador de flujo inteligente. Un par de rotores conjugados instalados en la cámara de medición mantienen las posiciones relativas correctas de los rotores a través de engranajes de ajuste mecanizados con precisión bajo la acción de la diferencia de presión de entrada y salida (p in > p out) del gas en circulación. Se mantiene el mejor espacio de trabajo entre los rotores, entre los rotores y la carcasa, y entre los rotores y el panel de yeso, logrando así un sellado continuo sin contacto. Cada revolución del rotor produce cuatro veces el volumen efectivo de la cámara de medición. El proceso de medición y el principio de funcionamiento se muestran en la fig. 1 (en la figura solo se muestra un cuarto de ciclo).
Posición 1
El gas ingresa a la cámara aguas arriba del instrumento.
Posición 2
El gas empuja las raíces para que giren.
Posición 3
El gas sale de la cámara de medición a través de la cámara de medición.
Posición 4
Cada par de rotores gira una vez para descargar el mismo volumen de gas 4 veces.
Principio de funcionamiento del totalizador de flujo inteligente
El totalizador de flujo inteligente consta de detección de temperatura y presión, sensor de flujo y unidad de microprocesador. El microprocesador del totalizador de flujo inteligente realiza la compensación de temperatura y presión y la corrección del factor de compresión de acuerdo con la ecuación gaseosa, que es la siguiente:
Tipo:
Qn: Caudal volumétrico en estado estándar (m3/h);
Qg: Caudal volumétrico en condiciones de trabajo (m3/h);
Pg: Presión manométrica (kPa) en el punto de detección de presión del caudalímetro;
Pa: Presión atmosférica local (kpa);
Tg: Temperatura absoluta del medio (273,15 más t) (k);
T: Temperatura del medio a medir (grados);
Zn: Coeficiente de compresión en estado estándar;
Zg: Coeficiente de compresión en condiciones de trabajo;
Tn: Temperatura absoluta en estado estándar (273,15 más 20) (k);
Pn: Presión atmosférica estándar (101,325 kPa).
Nota: El gas natural Zn/ZG=Fz2, FZ se denomina factor de supercompresión.
Parámetros técnicos y funciones principales
Grado de precisión:
Clase 1.0:Qmax-0.2Qmax ±1.0 por ciento 0.2 Qmax-Qmin ±2.0 por ciento
Clase 1,5:Qmax-0.2Qmax ±1,5 por ciento 0.2 Qmax-Qmin ±3,0 por ciento
Los productos que no estén especialmente marcados se entregarán con precisión de Clase 1.5. Para otras precisiones, se requerirán instrucciones especiales para la personalización al realizar el pedido.
Especificaciones, parámetros e indicadores de rendimiento del medidor de flujo (ver tabla 1)
Condiciones de Uso
Condición estándar: P=101.325 kPa T= 293.15K
Condiciones de Uso:
Temperatura ambiente:-25 grados ~ más 80 grados.
temperatura media:-20 grados ~ más 60 grados
humedad relativa: 5 por ciento ~ 95 por ciento
presión atmosférica: 86 kpa ~ 106 kpa
Indicadores de rendimiento eléctrico:
Fuente de alimentación de trabajo:
Fuente de alimentación interna: 1 sección de batería de litio de 3,6 V CC, que puede funcionar normalmente cuando el voltaje de la batería está entre 3,1 V y 3,6 V. Cuando el voltaje sea inferior a 3,1 V, reemplace la batería.
Fuente de alimentación externa: 24 VCC 15 por ciento, ondulación inferior o igual al 5 por ciento, adecuada para salida de 4 ~ 20 mA, salida de pulso, RS-485, etc.
Consumo total de energía:
Fuente de alimentación externa, ﹤1W
Fuente de alimentación interna, consumo medio de energía inferior o igual a 1 m W, puede funcionar de forma continua durante más de 5 años.
Modo de salida de impulsos de condiciones de trabajo
Señal de pulso de condición de trabajo, que emite directamente la señal de pulso de condición de trabajo detectada por el sensor de flujo a través de la amplificación de aislamiento del optoacoplador, con nivel alto mayor o igual a 20 V y nivel bajo menor o igual a 1 V. Este pulso se utiliza principalmente para calibrar el instrumento. .
La señal de frecuencia proporcional al caudal de volumen estándar se emite a través de una amplificación de aislamiento del optoacoplador, con un nivel alto mayor o igual a 20 V y un nivel bajo menor o igual a 1 V.
Escalado de la señal de pulso, con una amplitud de salida de 0 ~ 3v y un ancho de pulso de salida de 500ms. Este pulso se utiliza principalmente para dispositivos de control de tarjetas IC u otros equipos para la medición de gas urbano. Esta señal de 1m3 emite un pulso.
Salida de corriente:
Función de salida de corriente analógica estándar de 4 ~ 20 mA
Es directamente proporcional al caudal volumétrico estándar, 4 mA corresponde a 0 Nm3/h, 20 mA corresponde al caudal volumétrico estándar máximo (este valor se puede configurar).
La forma de salida es un sistema de dos o tres hilos.
Comunicación RS485
A través de la interfaz estándar RS485 incorporada, se puede conectar con computadoras host, como computadoras personales y PLC para comunicación en serie. Puede mostrar presión media, temperatura, caudal instantáneo, caudal estándar acumulado, voltaje de la batería, etc.
comunicación GPRS
La comunicación en serie se realiza a través del sistema GPRS incorporado. El sistema de lectura remota de contadores se puede realizar
Muestra presión media, temperatura, caudal instantáneo, caudal estándar acumulado, voltaje de la batería, etc.
Salida de control de válvula:
Puede elegir el tipo de control de válvula, válvula de control directo, realizar control independiente y control remoto.
Selección
Selección de caudalímetro
El usuario deberá estimar el caudal volumétrico máximo y mínimo de la tubería de acuerdo con la tasa de transmisión de gas de la tubería y el rango de temperatura y presión que puede alcanzar el medio, y seleccionar correctamente la especificación del caudalímetro. Cuando ambos calibres de caudalímetro puedan cubrir el caudal volumétrico más bajo y más alto, se seleccionarán calibres pequeños teniendo en cuenta la pérdida de presión.
El cálculo de la selección de tipo se basa en la fórmula (1)
Qg=Zg/Zn*Pn/(Pg más Pa)*Tg/Tn*Qn=101.325/(Pg más Pa)*(1/ Zn/Zg)*( Tg/293,15) qn
Tipo:
Tg, Pg y Pa tienen los mismos significados que arriba,
Qg es el caudal volumétrico,
Qn es el caudal volumétrico estándar,
Los valores de Zn/Zg se enumeran en la Tabla 2.
Debido al gran tamaño del paso de cálculo, los datos de la tabla son solo de referencia. Los datos de la tabla se calculan según la densidad real del gas natural Gr{{0}}.600 y las fracciones molares de nitrógeno y dióxido de carbono son ambas 0.{{ 7}}. Cuando la presión media es inferior a 0,1 Mpa, se puede estimar mediante Zn/Zg=1.00.
Ejemplos de selección:
Se sabe que la presión de trabajo real de una determinada tubería de suministro de gas es {{0}}. 5 MPa a 0,6 MPa (presión manométrica), el rango de temperatura media es -10 grados - más 40 grados. , y la cantidad máxima de suministro de gas es de 400 ~ 500 Nm3/h. La presión atmosférica local es de 101,3 kPa y es necesario determinar el diámetro del caudalímetro.
Análisis:Dado que el rango de flujo indicado en la Tabla 1 anterior es el rango de flujo en condiciones de trabajo reales. condición, es necesario convertir la temperatura estándar y el flujo de presión al flujo de condiciones de trabajo antes de seleccionar el diámetro apropiado.
Cálculo: Cuando la presión media es la más baja y la temperatura es la más alta (la La influencia del factor de compresión del gas natural no puede considerarse en la estimación y selección), el medio tiene el flujo volumétrico máximo cuando se encuentra en el período pico de suministro de gas, por lo que existen:
Es decir, el rango de flujo del medio en estado de funcionamiento es de 227,2 ~ 933,7 m3/h. Según la tabla 1, se debe seleccionar LLQ-1000A.
Dimensiones generales e instalación del caudalímetro (consulte la figura 3-4-5 y la tabla 3)

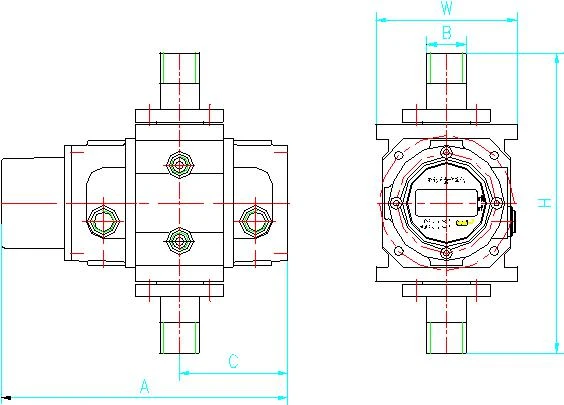

figura 3
LLQ-10,LLQ-16,LLQ-20 Dibujo de dimensiones de instalación de conexión roscada
Figura 4
LLQ-10(16,20,25,40,60,85,100,150,200,250,300,350,450,500)
Plano de dimensiones de instalación de conexión de brida
Figura 5
LLQ-650,LLQ-1000,LLQ-1600,LLQ-3000
Plano de dimensiones de instalación de conexión de brida
Dimensiones de instalación del caudalímetro (ver tabla 3)
Nota: H entre las caras extremas de las dos bridas es la dimensión de longitud de instalación del caudalímetro en la tubería.
