Los medidores de flujo de vórtice de la serie LUGB están diseñados para medir el flujo de volumen/masa de líquidos, gases y vapor según el principio de vórtice de Karman.
Parámetro técnico principal
|
Diámetro nominal (mm) |
15,20,25,40,50,65,80,100,125,150,200,250,300,(300-1000 Complemento) |
|
Presión nominal (MPa) |
DN15-DN200 4.0(>4.0 Agreement supply),DN250-DN300 1.6(>1.6 Contrato de suministro) |
|
Temperatura media (grado) |
Piezoeléctrico:-40-100,-40-250,-40-330;Capacitivo: -40-400,-40-500 |
|
Cuerpo material |
SS304, SS316 otros según solicitud |
|
Exactitud |
±1 por ciento R, ±1,5 por ciento R; Complemento: ± 2,5 por ciento R, |
|
Rango |
1:6-1:25 |
|
Tensión de alimentación |
CC 24 V (CC); batería de 3,6 V |
|
señal de salida |
Pulso de onda cuadrada (excluyendo el tipo alimentado por batería): nivel alto Mayor o igual al voltaje de suministro menos 1V, nivel bajo Menor o igual a 1V; corriente: 4 ~ 20mA |
|
Coeficiente de pérdida de presión |
Cumple con el estándar JB/T9249 Cd inferior o igual a 2,4 |
|
Marca a prueba de explosiones |
EXiaIICT4 Ga |
|
Parámetros de seguridad intrínseca |
Ui= 28VCC, Ii=100mA, Pi=0.657W, Ci=0.μF, Li=0mH |
|
Nivel de protección |
Ordinario IP65 tipo de buceo IP68 |
|
Condiciones ambientales |
Temperatura -20 grados C ~ 55 grados C, humedad relativa 5 por ciento ~ 90 por ciento, presión atmosférica 86 ~ 106 kPa |
|
medio aplicable |
Gas, líquido, vapor |
|
Distancia de transmisión |
Tipo de salida de pulso de tres hilos: menor o igual a 300 m, tipo de salida de corriente estándar de dos hilos (4 ~ 20 mA) Menor o igual a 1500 m; resistencia de carga Menor o igual a 500Ω; RS485 Menor o igual a 1200m. |
Estructura de apariencia
|
Caudalímetro de vórtice tipo oblea El lado izquierdo es un caudalímetro de vórtice sin tipo de compensación El lado derecho es el caudalímetro de vórtice de tipo compensación Brida de montaje de tarjeta de soporte, fácil de instalar y usar |
 |
 |
|

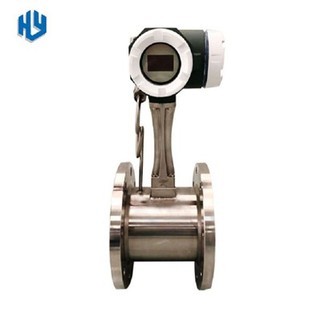

Caudalímetro de vórtice conectado por brida El lado izquierdo es un caudalímetro de vórtice sin compensación El lado derecho es el caudalímetro de vórtice de tipo compensación Vortex tiene su propia brida y solo necesita conectarse con la brida de acoplamiento en la tubería. |
 |
 |
|
Caudalímetro de vórtice enchufable El lado izquierdo es un medidor de flujo de vórtice enchufable simple. Al conectarlo a la brida base, la sonda se inserta en el centro de la tubería y se ajusta la dirección. Se puede utilizar para mediciones de gran diámetro. El lado derecho es un caudalímetro de vórtice enchufable con válvula de bola. La válvula de bola correspondiente se puede desmontar y mantener fácilmente. Es adecuado para su uso en ambientes de gran y mediano calibre que requieren un mantenimiento frecuente. |
 |
 |
Rango de flujo
|
Diámetro del metro (mm) |
Tipo de canalización |
Tipo de inserción |
||
|
Rango de medición de líquido (m³/h) |
Rango de medición de gas (m³/h) |
Rango de medición de líquido (m³/h) |
Rango de medición de gas (m³/h) |
|
|
DN15 |
1-8 |
5-40 |
|
|
|
DN20 |
1.2-12 |
6-50 |
|
|
|
DN25 |
1.6-16 |
8-60 |
|
|
|
DN32 |
2-20 |
12-120 |
|
|
|
DN40 |
2-30 |
20-200 |
|
|
|
DN50 |
3-50 |
30-300 |
|
|
|
DN65 |
18-180 |
50-500 |
|
|
|
DN80 |
15-150 |
70-700 |
|
|
|
DN100 |
20-200 |
100-1000 |
|
|
|
DN125 |
36-360 |
150-1500 |
|
|
|
DN150 |
50-500 |
200-2000 |
|
|
|
DN200 |
100-1000 |
400-4000 |
70-700 |
600-6000 |
|
DN250 |
150-1500 |
600-6000 |
110-1100 |
1060-10600 |
|
DN300 |
200-2000 |
1000-10000 |
180-1800 |
1500-15000 |
|
DN350 |
300-3000 |
1500-15000 |
210-2100 |
2000-20000 |
|
DN400 |
350-3500 |
1800-18000 |
180-2700 |
2700-27000 |
|
DN450 |
|
|
230-2300 |
3300-33000 |
|
DN500 |
|
|
280-4200 |
4240-42400 |
|
DN600 |
|
|
410-6100 |
6100-61000 |
|
DN700 |
|
|
580-7300 |
7800-78000 |
|
DN800 |
|
|
720-10800 |
10850-108500 |
|
DN900 |
|
|
970-12000 |
13000-130000 |
|
DN1000 |
|
|
1130-16900 |
17000-170000 |
|
DN1100 |
|
|
1450-18000 |
19000-190000 |
|
DN1200 |
|
|
1630-24400 |
24400-244000 |
|
DN1300 |
|
|
2020-25300 |
27000-270000 |
Densidad de vapor saturado: (Temperatura: grados Presión: Mpa Densidad: kg/m3)
|
P |
0.1 |
0.2 |
0.3 |
0.4 |
0.5 |
0.6 |
0.7 |
0.8 |
0.9 |
1.0 |
1.2 |
1.4 |
1.6 |
1.8 |
2.0 |
|
T |
120 |
134 |
144 |
152 |
159 |
165 |
170 |
175 |
175 |
179 |
187 |
195 |
201 |
207 |
212 |
|
D |
1.12 |
1.67 |
2.17 |
2.67 |
3.17 |
3.71 |
4.11 |
4.66 |
4.66 |
5.14 |
6.12 |
7.1 |
8.08 |
9.06 |
10.05 |
Densidad de vapor sobrecalentado:(Temperatura: grado Presión: Mpa Densidad: kg/m3)
|
T P |
130 |
140 |
150 |
160 |
170 |
180 |
190 |
210 |
220 |
250 |
300 |
360 |
|
0.10 |
1.10 |
1.07 |
1.04 |
1.02 |
0.99 |
0.97 |
0.95 |
0.91 |
0.89 |
0.83 |
0.76 |
0.69 |
|
0.15 |
1.38 |
1.34 |
1.34 |
1.28 |
1.24 |
1.21 |
1.19 |
1.13 |
1.11 |
1.04 |
0.95 |
0.86 |
|
0.26 |
|
1.96 |
1.90 |
1.85 |
1.81 |
1.76 |
1.72 |
1.64 |
1.61 |
1.51 |
1.37 |
1.24 |
|
0.30 |
|
|
2.12 |
2.01 |
2.01 |
1.96 |
1.92 |
1.37 |
1.79 |
1.68 |
1.53 |
1.38 |
|
0.36 |
|
|
2.46 |
2.39 |
2.33 |
2.27 |
2.21 |
2.11 |
2.06 |
1.94 |
1.76 |
1.59 |
|
0.40 |
|
|
|
2.61 |
2.54 |
2.47 |
2.41 |
2.30 |
2.25 |
2.11 |
1.91 |
1.73 |
|
0.50 |
|
|
|
3.16 |
3.07 |
2.99 |
2.91 |
2.77 |
2.71 |
2.54 |
2.30 |
2.07 |
|
0.60 |
|
|
|
|
3.61 |
3.51 |
3.42 |
3.25 |
3.18 |
2.97 |
2.69 |
2.42 |
|
0.70 |
|
|
|
|
|
4.05 |
3.94 |
3.74 |
3.65 |
3.41 |
3.09 |
2.78 |
|
0.80 |
|
|
|
|
|
4.59 |
4.46 |
4.23 |
4.13 |
3.85 |
3.48 |
3.13 |
|
0.90 |
|
|
|
|
|
5.15 |
4.99 |
4.73 |
4.61 |
4.30 |
3.88 |
3.48 |
|
1.00 |
|
|
|
|
|
|
5.54 |
5.23 |
5.09 |
4.75 |
4.28 |
3.84 |
|
1.15 |
|
|
|
|
|
|
6.37 |
6.00 |
5.84 |
5.43 |
4.88 |
4.37 |
|
1.50 |
|
|
|
|
|
|
|
7.87 |
7.64 |
7.05 |
6.30 |
5.63 |
|
1.65 |
|
|
|
|
|
|
|
8.70 |
8.43 |
7.76 |
6.92 |
6.17 |
|
1.80 |
|
|
|
|
|
|
|
9.55 |
9.24 |
8.48 |
7.55 |
6.72 |
|
2.00 |
|
|
|
|
|
|
|
|
10.36 |
9.47 |
8.39 |
7.45 |
|
2.20 |
|
|
|
|
|
|
|
|
11.51 |
10.47 |
9.24 |
8.20 |
|
2.50 |
|
|
|
|
|
|
|
|
|
12.02 |
10.55 |
9.32 |
Dimensión:
Tipo de oblea:
|
sobredosis |
Presión |
L |
L1 |
D |
D1 |
H |
H1 |
d1 |
d2 |
n |
|
DN15 |
4 |
67/90 |
90/115 |
53 |
95 |
400 |
427 |
78 |
14 |
3 |
|
DN20 |
67/90 |
90/115 |
53 |
95 |
400 |
427 |
78 |
14 |
3 |
|
|
DN25 |
67/90 |
90/115 |
53 |
100 |
400 |
427 |
78 |
14 |
3 |
|
|
DN32 |
78 |
110 |
68 |
124 |
400 |
435 |
95 |
14 |
4 |
|
|
DN40 |
79 |
112 |
77 |
140 |
407 |
442 |
106 |
18 |
4 |
|
|
DN50 |
82 |
114 |
85 |
145 |
406 |
437 |
112 |
18 |
4 |
|
|
DN65 |
1.6 |
83 |
110 |
103 |
165 |
425 |
461 |
130 |
18 |
4 |
|
DN80 |
83 |
116 |
118 |
180 |
440 |
484 |
145 |
18 |
6 |
|
|
DN100 |
90 |
130 |
140 |
210 |
467 |
508 |
175 |
18 |
6 |
|
|
DN125 |
90 |
125 |
165 |
235 |
475 |
516 |
200 |
18 |
8 |
|
|
DN150 |
95 |
133 |
193 |
270 |
505 |
549 |
230 |
22 |
8 |
|
|
DN200 |
102 |
139 |
246 |
325 |
568 |
615 |
285 |
22 |
8 |
|
|
DN250 |
115 |
160 |
299 |
370 |
625 |
665 |
330 |
22 |
10 |
|
|
DN300 |
130 |
187 |
345 |
425 |
675 |
715 |
380 |
22 |
10 |
Tipo de brida:
|
sobredosis milímetro |
Presión Mpa |
L |
D |
d |
H |
k |
d2 |
n |
|
DN10 |
4.0 |
200 |
90 |
10 |
405 |
60 |
14 |
4 |
|
DN15 |
200 |
95 |
15 |
405 |
65 |
14 |
4 |
|
|
DN20 |
200 |
105 |
20 |
415 |
75 |
14 |
4 |
|
|
DN25 |
200 |
115 |
25 |
415 |
85 |
14 |
4 |
|
|
DN32 |
200 |
140 |
32 |
440 |
100 |
18 |
4 |
|
|
DN40 |
200 |
150 |
40 |
440 |
110 |
18 |
4 |
|
|
DN50 |
200 |
165 |
50 |
450 |
125 |
18 |
4 |
|
|
DN65 |
1.6 |
200 |
185 |
65 |
473 |
145 |
18 |
8 |
|
DN80 |
200 |
200 |
80 |
480 |
160 |
18 |
8 |
|
|
DN100 |
200 |
220 |
100 |
505 |
180 |
18 |
8 |
|
|
DN125 |
200 |
250 |
125 |
530 |
210 |
18 |
8 |
|
|
DN150 |
200 |
285 |
150 |
550 |
240 |
22 |
8 |
|
|
DN200 |
200 |
340 |
200 |
605 |
295 |
22 |
12 |
|
|
DN250 |
250 |
405 |
250 |
665 |
355 |
26 |
12 |
|
|
DN300 |
250 |
460 |
300 |
715 |
410 |
26 |
12 |
Hoja de pedido:
|
LUGB- |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
Caudalímetro de vórtice |
||
|
Medio |
L |
|
|
|
|
|
|
|
Líquido |
||
|
G |
|
|
|
|
|
|
|
Gas/Aire |
|||
|
S |
|
|
|
|
|
|
|
Vapor |
|||
|
Diámetro |
XXX |
|
|
|
|
|
|
Soporte para diámetro |
|||
|
Estructura |
S |
|
|
|
|
|
Tipo compacto |
||||
|
L |
|
|
|
|
|
Tipo remoto |
|||||
|
Tipo de convertidor |
C |
|
|
|
|
4-20Salida de mA/pulsos con fuente de alimentación de 24 VCC |
|||||
|
D |
|
|
|
|
4-20Salida de mA/pulsos con fuente de alimentación de 24 VCC; Compensación de temperatura y presión |
||||||
|
P |
|
|
|
|
Salida de pulsos con fuente de alimentación de batería |
||||||
|
PB |
|
|
|
|
Salida de pulsos con fuente de alimentación de batería; Compensación de temperatura y presión |
||||||
|
Aviso: |
|
|
|
|
Modbus/Hart es opcional con fuente de alimentación de 24 VCC |
||||||
|
Cuerpo material |
S4 |
|
|
|
SS304 |
||||||
|
S6 |
|
|
|
SS306 |
|||||||
|
A prueba de explosiones |
BT |
|
|
ExdIIBT6 |
|||||||
|
Connecticut |
|
|
ExiaIICT6 |
||||||||
|
N / A |
|
|
Sin prueba de explosiones |
||||||||
|
Conexión |
WF |
|
Conexión de oblea |
||||||||
|
DXX |
|
D16: Brida DIN PN 16; D25: Brida DIN PN 25... |
|||||||||
|
AXX |
|
A15: brida ANSI 150#; A30: Brida ANSI 300#… |
|||||||||
|
JXX |
|
J10: Brida JIS 10K; J20: JIS 20K Brida... |
|||||||||
|
Clasificación de temperatura |
T1 |
-20 grado... más 100 grados |
|||||||||
|
T2 |
-20 grado... más 250 grados |
||||||||||
|
T3 |
-20 grado... más 350 grados |
||||||||||
