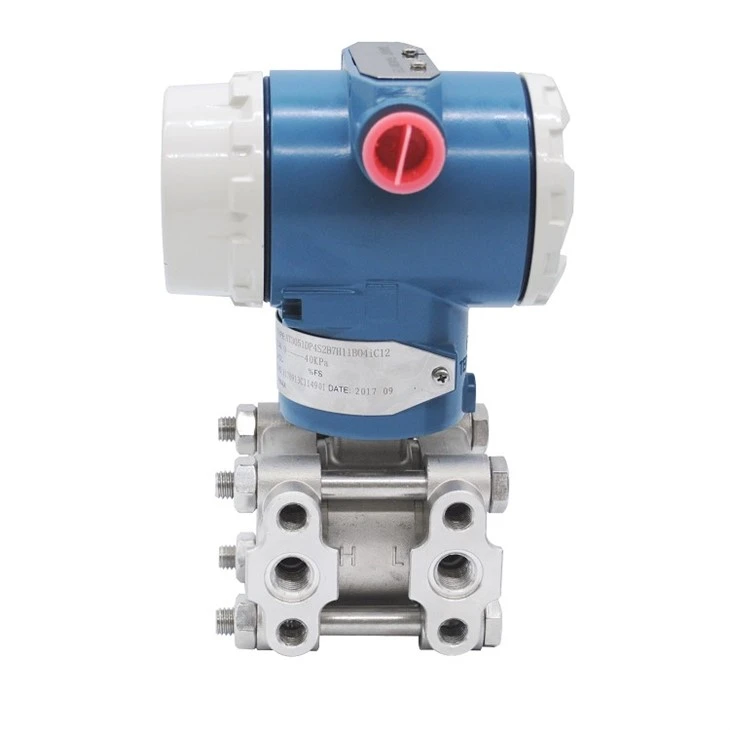

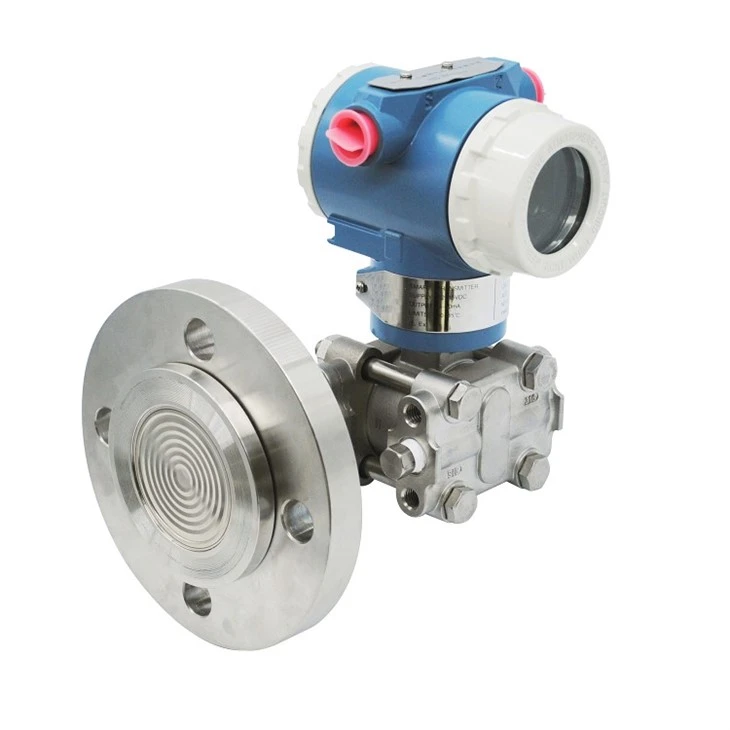

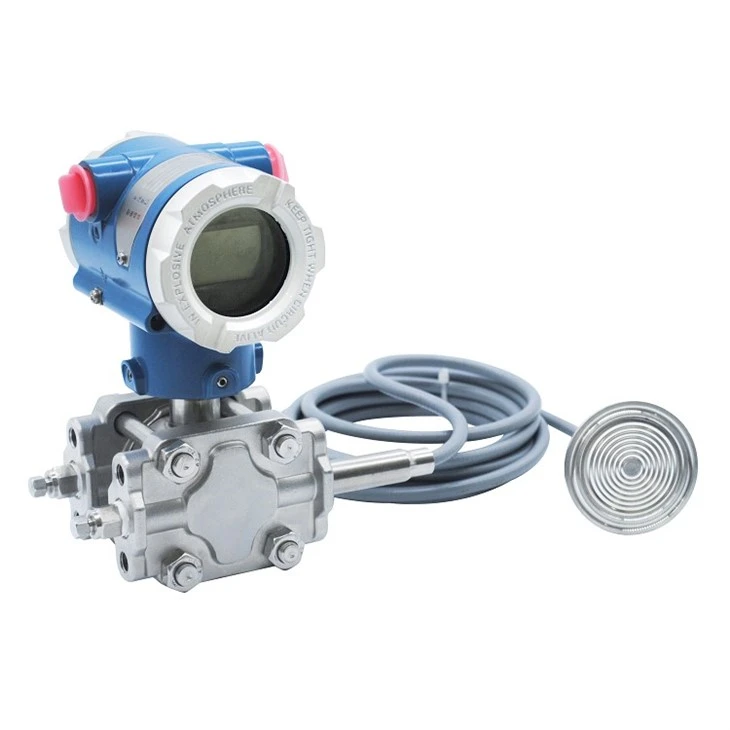

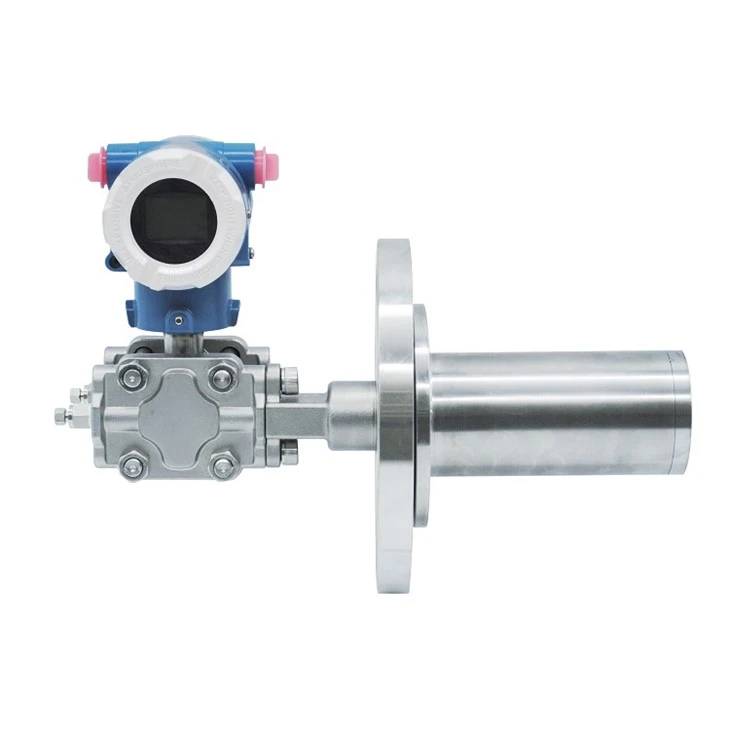

Transmisor de presión diferencial inteligente

Fluido de proceso

Líquido, Gas de Vapor

Solicitud

Presión absoluta, presión manométrica, presión diferencial

Rango de medición

{{0}},16 kPa ~ 0 - 1,0 kPa (mínimo)

{{0}}.0 MPa ~ 0 - 20.0 MPa (Máximo)

Exactitud

más /- 0.075 por ciento del intervalo

Estabilidad

más /-0.15 por ciento de la URL durante 2 años

Temperatura de trabajo

-25 a más 95 grados

máx. Presión

40 MPa

Material

Brida/Adaptador: Acero inoxidable 304 / Acero inoxidable 316

Desagües/ventilaciones: acero inoxidable 304 / acero inoxidable 316

Diafragma: Acero inoxidable 316L / Hastelloy B / Hastelloy C / Monel / Tantalio

Junta tórica húmeda

Buna N / Vitón / PTFE

Pernos tuercas

Acero al Carbono / Acero Inoxidable 316

Soporte de montaje

Acero al carbono / Acero inoxidable 304 / 316

Placa de nombre/etiqueta

Acero Inoxidable 304 / Acero Inoxidable 316

Carcasa del convertidor

Aleación de aluminio fundido bajo en cobre con poliuretano, pintura azul claro

Líquido de llenado

Aceite de silicona / flúor

Clase de protección

IP65 (estándar) Intrínsecamente seguro EEx ia IIC T5 (estándar) A prueba de explosión Ex D IIB T5

Mostrar

5 dígitos programables y gráfico de barras 0-100 por ciento

Monitor

Estándar 22 unidades de ingeniería diferentes 5 dígitos programables para unidades especiales

teclado

3 teclas internas para programación y ajuste de salida

Salida de corriente

4 - 20 mA 2 hilos con señal Hart (Compatible) Carga : Rohm=(Vdc-9)*50

Fuente de alimentación

9 - 32 VDC

Mojadura

0 - 32 segundos

Tiempo de respuesta

200 ms

Montaje

Soporte en tubería de 2"

Límite de humedad

0 a 100 por ciento de humedad relativa

tiempo de encendido

2 segundos con amortiguación mínima

Calibración cero

Calibración automática del cero mediante botón

Entrada de cable

Roscas de conducto M20 / 1/2" NPT (hembra)

Efecto de temperatura

más /-0.18 por ciento ~ más /-0.5 por ciento del intervalo por 20 grados

Efecto de vibración

más /-0.05 por ciento de URL por g a 200 Hz en cualquier eje

Efecto EMI/RFI

Siga SAMA PMC 33.1 de 20 a 1000 MHz y para intensidades de campo de hasta 30 V/m

Proceso

Conexión

1/4" - 18 NPT

1/2" - 14 NPT (con adaptador)

Temperatura ambiente

-25 a más 80 grados

Dimensiones

102 mm (ancho) * 188 mm (alto) * 130 mm (profundidad)

Peso

3,5 kg

Código de rango

Rango de presión

Transmisor

Bajo alcance

Alto rango

Bajo alcance

Alto rango

Presión diferencial

Presión manométrica

Presión absoluta

2

0 - 0.16 kPa

{{0}}.0kPa

0 - 16.32 mmH2O

{{0}},0 mmH2O

0 - 1.6 mbar

0 - 10 mbar

0 - 0.6423 en H2O

0 - 4.015 en H2O

0 - 0.023 psi

0 - 0.145 psi

0 - 0.001 Kg/cm2

0 - 0.010 Kg/cm2

3

{{0}}.0kPa

{{0}}.0kPa

{{0}},0 mmH2O

0 - 611.82 mmH2O

0 - 10 mbar

0 - 60 mbar

0 - 4.015 en H2O

0 - 24.088 en H2O

0 - 0.145 psi

0 - 0.87 psi

0 - 0.010 Kg/cm2

0 - 0.061 Kg/cm2

4

{{0}}.0kPa

0 - 40 kPa

0 - 611.82 mmH2O

0 - 4078 mmH2O

0 - 60 mbar

0 - 400 mbar

0 - 24.088 en H2O

0 - 160.6 en H2O

0 - 0.87 psi

0 - 5.802 psi

0 - 0.061 Kg/cm2

0 - 0.408 Kg/cm2

5

0 - 40 kPa

0 - 200 kPa

0 - 4.079 MH2O

0 - 20.39 MH2O

0 - 400 mbar

0 - 2000 mbar

0 - 160.6 en H2O

0 - 802.9 en H2O

0 - 5.802 psi

{{0}}.0 psi

0 - 0.408 Kg/cm2

0 - 2.039 Kg/cm2

6

0 - 160 kPa

0 - 1000 kPa

0 - 16.32MH2O

0 - 101.97MH2O

0 - 1.6 barra

0 - 10 barra

0 - 642.3 en H2O

0 - 4014 en H2O

0 - 23.21 psi

0 - 145 psi

0 - 1.632 Kg/cm2

0 - 10.197 Kg/cm2

7

0 - 400 kPa

0 - 2500 kPa

0 - 40.79 MH2O

0 - 254.9MH2O

{{0}}.0 barra

0 - 25 barra

0 - 1605 en H2O

0 - 10036 en H2O

0 - 58.02 psi

0 - 362.6 psi

0 - 4.079 Kg/cm2

0 - 25.49 kg/cm2

8

0 - 1.6MPa

{{0}}.0MPa

0 - 163.1 MH2O

0 - 815.76 MH2O

0 - 16 barra

0 - 80 barra

0 - 6423.4 en H2O

0 - 32117 en H2O

0 - 232.1 psi

0 - 1160.3 psi

0 - 16.32 kg/cm2

0 - 81.578 Kg/cm2

9

{{0}}.0MPa

0 - 20 MPa

0 - 407.9MH2O

0 - 2039.4 MH2O

0 - 40 barra

0 - 200 barra

0 - 16059 en H2O

0 - 80292.6 en H2O

0 - 580.2 psi

0 - 2901 psi

0 - 40.79 Kg/cm2

0 - 203.94 Kg/cm2

Artículo

Código

Especificación

HY3051SDP

Transmisor de presión diferencial

HY3051SGP

Transmisor de presión manométrica

Rango de medicion

2

0-0.1~1.5 Kpa

3

0~7,5 kpa

4

0~37,4 kpa

5

0~186,8 kilopagos

6

0~690 kpa

7

0~2068 kilopagos

8

0~6890 kilopagos

9

0~20680 kilopagos

Producción

S

4-20mA, protocolo HART, salida lineal

J

4-20mA, protocolo HART, salida de raíz cuadrada (rango mayor o igual a 5kpa)

Material del diafragma/Líquido de relleno

2

Aceite de silicona de acero inoxidable 316L

3

Hastelloy C(range >3Kpa) Aceite de silicona

A

Acero inoxidable 316L Aceite de flúor

Orificio de drenaje

B

Parte posterior de la brida del proceso o ninguna

U

Parte superior del lado de la brida de proceso

L

Parte inferior de la brida de proceso

Material de la junta tórica húmeda

7

Buna-N (NBR)

6

Viton (FKM) (Temperatura mayor o igual a -20 grado)

5

Vitón de baja temperatura (FKM-GFLT)

Proceso de conexión

H

1/4'' NPT F

Límite máximo de presión

1

14 Mpa (4 Mpa para rango 2)

3

25 MPa

5

32 MPa

Entrada de cable

1

M20*1.5

Soporte de montaje

B00

Ninguno

B01

Soporte curvo tipo tubo (acero al carbono)

B02

Soporte de montaje en pared (acero al carbono)

B03

Soporte plano tipo tubo (acero al carbono)

B04

Soporte curvo tipo tubo (acero inoxidable)

B05

Soporte de montaje en pared (acero inoxidable)

B06

Soporte plano tipo tubo (acero inoxidable)

Opcional

d

Tipo intrínsecamente seguro, antideflagrante (Exd IIC T4~T6)

i

Intrínsecamente seguro (Exia IIC T4~T6)

M3

pantalla LCD

D1

Válvula de drenaje de acero inoxidable o tornillo (2 piezas)

C1

Brida de cintura hembra NPT de 1/2'' (2 juegos)

C12

1/2'' NPT-M20*1.5-Tubería de presión Φ14 (2 juegos)

C2

Junta en T de rosca macho M20 * 1.5 (2 juegos)

C21

Junta M20*1.5 T - Tubo de presión Φ14 (2 juegos)

K1

Tratamiento desengrasante
