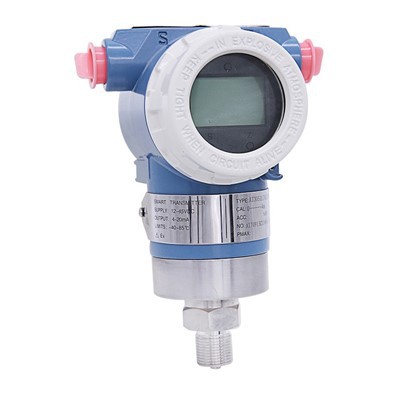

Transmisor de presión manométrica inteligente 3051

Fluido de proceso

Líquido, Gas o Vapor

Solicitud

Presión absoluta, presión manométrica

Rango de medición

0 - 10 kPa ~ 0 - 30 kPa (mínimo)

{{0}}.0 MPa ~ 0 - 100.0 MPa (máximo)

Exactitud

más /- 0.075 por ciento del intervalo

Estabilidad

más /-0.15 por ciento de la URL durante 2 años

Temperatura de trabajo

-25 a más 95 grados

Máx. Presión

100 MPa

Material

Conexión : Acero Inoxidable 304 / Acero Inoxidable 316

Diafragma: Acero inoxidable 316L / Hastelloy B / Hastelloy C / Monel / Tántalo

Placa de nombre/etiqueta

Acero Inoxidable 304 / Acero Inoxidable 316

Carcasa del convertidor

Aleación de aluminio fundido con bajo contenido de cobre con

poliuretano, pintura azul claro

Clase de protección

IP65 (Estándar) Intrínsecamente seguro EEx ia IIC T5 (Estándar) A prueba de explosiones Ex D IIB T5

Mostrar

5 dígitos programables y 0-100 por ciento de gráfico de barras

Monitor

Estándar 22 unidades de ingeniería diferentes 5 dígitos programables para unidades especiales

Teclado

3 teclas internas para programación y configuración de salidas

Salida de corriente

4 - 20 mA 2 hilos con señal Hart (Compatible) Carga : Rohm=(Vcc-9)*50

Fuente de alimentación

9 - 32 VCC

Mojadura

0 - 32 segundos

Tiempo de respuesta

200 ms

Montaje

Montaje directo o soporte en tubería de 2"

Límite de humedad

0 a 100 por ciento de humedad relativa

Activar hora

2 segundos con amortiguación mínima

Calibración cero

Calibración automática del cero pulsando un botón.

Entrada de cable

Roscas de conducto M20 / 1/2" NPT (hembra)

Efecto de la temperatura

más /-0.18 por ciento ~ más /-0.5 por ciento del intervalo cada 20 grados

Efecto de vibración

más /-0.05 por ciento de la URL por gramo a 200 Hz en cualquier eje

Efecto EMI/RFI

Siga SAMA PMC 33.1 de 20 a 1000 MHz y para intensidades de campo de hasta 30 V/m

Proceso

Conexión

1/4" - 18 NPT

1/2" - 14 NPT (con adaptador)

Ambiente

Temperatura

-25 a más 80 grados

Dimensiones

102 mm (ancho) * 160 mm (alto) * 130 mm (profundidad)

Peso

1,3 kilogramos

Artículo

Código

Especificación

HY3051SG

Transmisor de presión manométrica

HY3051SA

Transmisor de presión absoluta

Rango de medicion

3

0-1.5~7,5 Kpa

4

0~37,4 Kpa

5

0~186,8 Kpa

6

0~690 Kpa

7

0~2068 Kpa

8

0~6890 Kpa

9

0~20680 Kpa

0

0~41370 Kpa

Producción

S

4-20mA, protocolo HART, salida lineal

Material del diafragma

2

Acero inoxidable 316L

3

Hastelloy C

Llenar fluido

2

Aceite de silicona

2

aceite de flúor

Proceso de conexión

D

1/2'' NPT H

A

M20*1.5

B

1/2'' NPT M

C

1/2'' G

D

Personalizable

Entrada de cable

1

M20*1.5

Soporte de montaje

B00

Ninguno

B15

Soporte plano tipo tubo (acero al carbono)

B16

Soporte de montaje en pared (acero al carbono)

B17

Soporte plano tipo tubo (acero inoxidable)

Opcional

B18

Soporte de montaje en pared (acero inoxidable)

d

Tipo intrínsecamente seguro, ignífugo (Exd IIC T4~T6)

i

Intrínsecamente seguro (Exia IIC T4~T6)

M3

pantalla LCD

K1

Tratamiento desengrasante

L1

Etiqueta colgante

5C6

Protección contra rayos
